Płyta Główna SKR mini E3 V3 dedykowana drukarkom producenta Creality model Ender 3 i po dalszej konfiguracji również model CR-10. Płytka składa się z czterech warstw, doskonale odprowadzając ciepło. W produkcie umieszczono procesor ARM Cortex-M0 STM32G0B1RET6.
Producentem płyty jest BIGTREETECH, który jest znany z produkcji wielu podzespołów do drukarek 3D, takich jak sterowniki, płyty główne i inteligentne czujniki. Producent udostępnia dokumentację dotyczącą płyt SKR mini E3 na GitHub.
Co znajduje się w zestawie?
✔ płyta główna SKR mini E3 V3
✔ kabel micro USB
✔ karta SD 128 MB
✔ gumowa kaczuszka
Konstrukcja
Płytę główną SKR mini E3 V3 wyposażono w mikrokontroler STM32G0B1RET6 z 32-bitowym rdzeniem ARM Cortex-M0+ oraz silniki krokowe TMC2209. Produkt zabezpieczono przed uszkodzeniem na skutek zwarcia kabla termistora z zasilaniem grzałek, co jest jednym z najczęstszych powodów wymiany płyty głównej na nową.
W porównaniu z poprzednią wersją, w SKR mini E3 V3 wprowadzono kilka zmian, m.in. przeprojektowano sterownik radiatora, zwiększając rozpraszania ciepła, a także zmieniono wejścia z mini USB na popularniejszy micro USB.
Chłodzenie
Płyta Główna SKR mini E3 V3 umożliwia podłączenie trzech wentylatorów PWM.
Współpracujące oprogramowanie
Płyta SKR mini E3 V3 współpracuje z oprogramowaniem open source Marlin i Klipper.
Kompatybilne ekrany
Do SKR mini E3 V3 możliwe jest podłączenie ekranów 2,4” i 3,5” BTT TFT oraz oryginalnego ekranu używanego w Creality Ender 3 tj. LCD12864.
Jakie drukarki są kompatybilne?
Płyta SKR mini E3 V3 jest kompatybilna z poniższymi modelami drukarek producenta Creality:
✔ Ender 3, ✔ Ender 3 Pro
✔ Ender 5, ✔ Ender 5 Pro (wymagają dalszej konfiguracji)
✔ CR-10S, ✔ CR-10S4, ✔ CR-10S5 (wymagają dalszej konfiguracji)
Wspierane funkcjonalności
Produkt umożliwia wprowadzenie funkcjonalności takich jak:
✔ wznowienie drukowania modelu w przypadku utraty zasilania. Po zastosowaniu funkcjonalności drukarka 3D będzie zapisywać bieżące postępy w wydruku. Po przywróceniu zasilania drukarka będzie kontynuować pracę od tego samego punktu.
✔ czujnik braku filamentu, który w chwili jego braku zatrzyma drukowanie i powiadomi nas o potrzebie zmiany szpuli.
✔ automatyczne wyłączenie drukarki np. po ukończeniu wydruku.
✔ czujnik poziomowania BLtouch umożliwiający automatyczne poziomowanie stołu drukarki 3D.
Złącza komunikacyjne
Płyta SKR mini E3 V3 została wyposażona w złącze kart SD i port USB umożliwiający łączenie z komputerem proprzez kabel micro USB typu B.

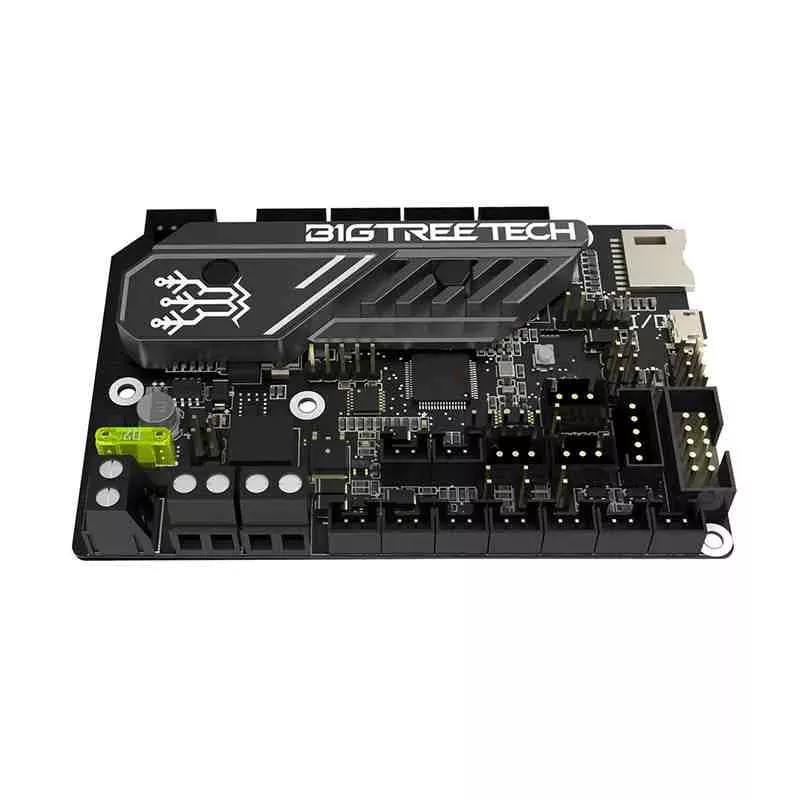

Płyta Główna SKR mini E3 V3
Instalacja SKR mini E3 V3 na drukarce Creality Ender 3
Specyfikacja techniczna
Wymiary: 103,75 mm x 70,25 mm
Procesor: ARM Cortex-M0+ STM32G0B1RET6
Napięcie wejściowe: DC 12 V – DC 24 V
Napięcie logiczne: Prąd stały 3,3 V
Wspierana przez oprogramowania: Marlin, Klipper
Liczba podłączeń wentylatorów: 3
Interfejsy czujnika temperatury: TH0, THB, 100K NTC (RTD)
Interfejsy wyświetlacza: 2,4” i 3,5” ekrany BTT TFT, oryginalny ekran użyty w Creality Ender 3 LCD12864, itd.
Interfejsy komunikacyjne: micro USB typu B, karta SD
Kompatybilne interfejsy sterownika krokowego: UART TMC2209
Możliwe rozszerzenia: m.in. czujnik braku filamentu, czujnik awarii zasilania, BL-Touch
Obsługiwane formaty plików poleceń: G-code
