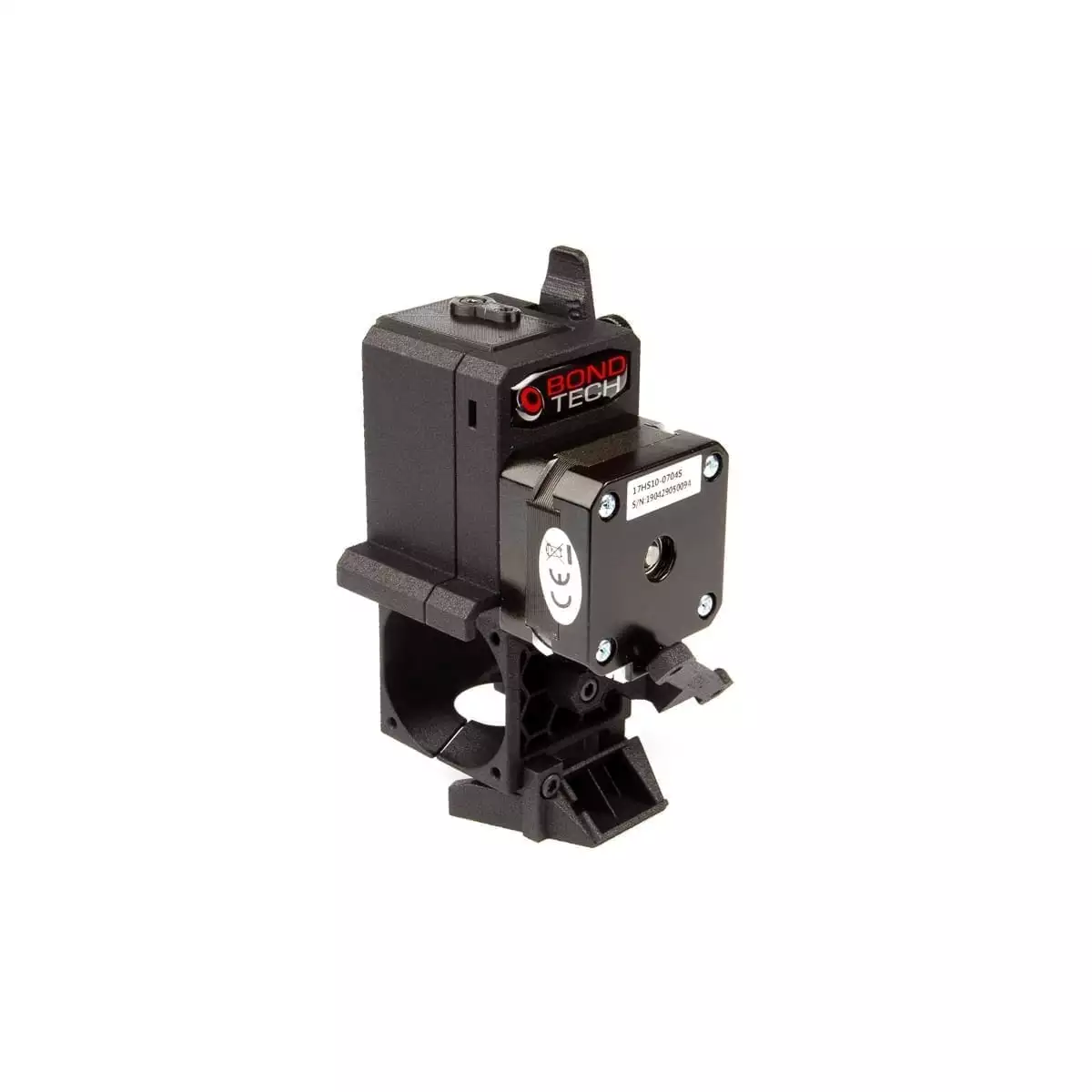

Ulepszony ekstruder Bondtech Prusa I3 MK3S, MK2.5S oraz MK3S+ o lżejszej i bardziej wytrzymałej konstrukcji w porównaniu do standardowych ekstruderów. Zestaw aktualizacyjny jest kompatybilny wyłącznie z oryginalnym hotendem All Metal V6 znajdującym się w drukarkach Prusa. Do montażu Bondtech Prusa I3 wykorzystuje się koła zębate znajdujące się oryginalnie w urządzeniu.



Co znajduje się w zestawie?

✔ zestaw aktualizacyjny do samodzielnego montażu

✔ elementy montażowe

✔ czarne opaski zaciskowe

✔ naklejka Powered by Bondtech



Do zestawu Bondtech Prusa I3 należy użyć kół zębatych, które znajdują się oryginalnie w drukarce Prusa. Zestaw wymaga zainstalowania zestawu X-Carriage wykonanego z PA12, który można kupić lub pobrać i samodzielnie wydrukować z plików udostępnionych przez producenta.



Projekt ulepszonego ekstrudera

Projekt produktu bazujący na ekstruderze BMG został zoptymalizowany dzięki społeczności Bondtech. Zastosowana w projekcie geometria zapewnia wydajniejsze chłodzenie radiatora, a zastosowane przełożenie 3:1 niezawodne podaje filament. Waga netto produktu wynosi 114 g.

Układ napędowy ekstrudera BMG Bondtech o przełożeniu 3:1 sprawia, że ekstruder generuje dużą siłę nacisku. Zastosowana o 15% lżejsza konstrukcja z mini przekładnią Bondtech zmniejsza ilość generowanych wibracji.



Zastosowany silnik krokowy

W ekstruderze wykorzystano silnik krokowy typu Pancake o średnicy 25 mm, moment obrotowy silnika krokowego 18N/m. Wartość E-stepów wynosi 415 dla 16-bitowego mikrokroku oraz 830 dla 32-bitowego mikrokroku.



Kompatybilność drukarek 3D

Kompatybilne drukarki 3D z produktem Bondtech to Prusa I3 MK3S, MK2.5S, MK3S+. Po zainstalowaniu produktu wymagane jest zaktualizowanie E-steps i Z_Max.



Instalacja zestawu aktualizacyjnego

W pierwszej kolejności należy rozmontować elementy, które zostaną wykorzystane ponownie przy instalacji aktualizacji. Instrukcja Bondtech Prusa I3 MK3S wyjaśnia krok po kroku, w jaki sposób należy demontować poszczególne części. Kolejna instrukcja przedstawia montaż zestawu aktualizacyjnego.



Aktualizacja firmware Bondtech Prusa I3 MK3S

Instalacja na urządzeniu Bondtech Prusa I3 MK3S wymaga aktualizacji oprogramowania wewnętrznego. E-Steps należy zaktualizować do 830, ponieważ używany jest 32-bitowy mikrokrok.

Instrukcja aktualizacji oprogramowania dla drukarek Prusa znajduje się na stronie producenta. Na GitHubie Bondtech znajdują się również pliki dostępne dla użytkowników instalujących aktualizacje na swoich urządzeniach.



Podłączenie Multi Material Upgrade

Do używania z ekstruderem Bondtech Prusa I3 MK3S dodatku Multi Material Upgrade (MMU) niezbędne jest pobranie i wydrukowanie pliku STL z adapterem dostępnym na Thingiverse.

Do zainstalowania upgrade ekstrudera niezbędny jest zestaw adaptacyjny Bondtech SLS X-Carriage.


Aktualizacja oprogramowania sprzętowego:

Przy instalacji tego zestawu w MK2.5S / MK3S / MK3S+, należy zaktualizować E-steps i Z_Max. Najnowszą wersję oprogramowania znajdziesz na stronie producenta.



Kod artykułu: EXT-KIT-68
